落下衝撃によって内部液晶が破損した【Nintendo】【Switch Lite】のディスプレイ交換修理

こんにちは！

スマホスピタル登戸・向ヶ丘遊園店は、今日もデータそのまま★即日修理対応で営業中！

お問い合わせ/ご相談/ご予約/在庫確認など何でも→ 050-1722-4743

さて、本日のお困り事はゲームホスピタルからレポートです↓↓

Nintendo Switch Liteですね。

液晶に何も映っていない…？よく見ると薄っすらと砂嵐線の様なものが。

落下させてしまい、それからこの状態の様です。

角度をつけて見てみると本体が若干湾曲しています。基板の発熱で変形してしまうんですよね…

おそらくこの状態での落下で内部液晶に亀裂が入り、液晶漏れを起こしてしまったものと思います。

それでは修理していきましょう！後ほど冷却ユニットもメンテナンスしていきます！

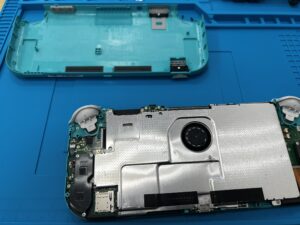

まずは特殊ネジなどをすべて摘出し、背面パネルから解体します。

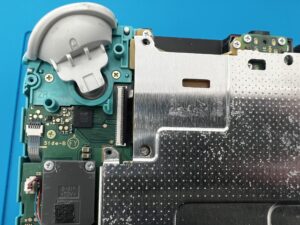

やはり基板の排熱処理がうまくいってなさそうですね、アルミプレートも変形してしまっています。

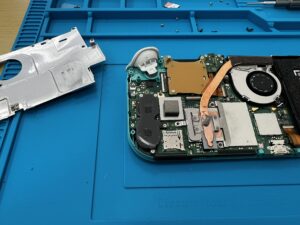

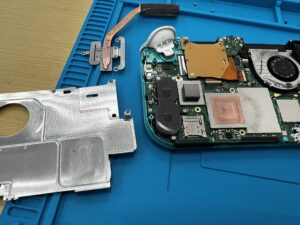

冷却ファンに熱を伝えるヒートシンクを摘出、乾いて固まってしまったグリスを除去してクリーニングしました！

いちばん最後に新しい排熱用グリスを塗布して組み上げましょう！

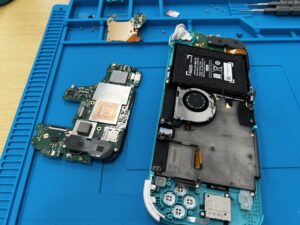

メイン基板が露出したので、各パーツと繋がっているコネクタをすべて取り外して、基板そのものを摘出します。

通常のNintendo Switchと違い、Liteはコントローラ部分の基板も本体に組み込まれているので、ほぼ完全分解となります。

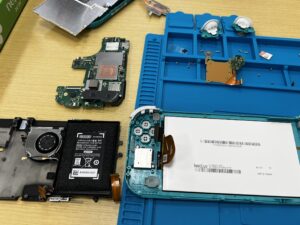

メイン基板/左コントローラ基板/ミドルフレームと全て摘出すると、ようやく液晶に辿り着きました！

本来であれば仮付け点検出来るのが理想ですが、ある程度組み上げないと稼働しない為、この時点で完璧に位置合わせする技術が必要になります。

元通り組み上げながらクリーニング/メンテナンス/グリス塗布を済ませ、このまま一発修理する前提で丁寧に施工していきます。

バッテリー通電して映写を確認！ディスプレイの位置も完璧にタッチセンサーと一致しました！

これにて修理/メンテナンス完了となります！
